Fluke FTK 光缆测试工具
——配合DSP-100/2000，68X，One Touch验证光纤电缆的性能
光功率计　　　　　

激光光源
 验证光缆性能
　　光缆测试选件可以和DSP系列电缆测试仪、OneTouch 网络助手、LANMeter 68X 网络测试仪配套使用。通过检测光功率或光功率损耗来验证楼宇间和局域网中所用光缆链路的性能。
FTK与测试仪的连接
　　光功率计（DSP-FOM）与DSP系列、OneTouch、68X 的连接是通过一条两头带有RJ45插头、短的屏蔽电缆。测量时，通过光功率计上的滑动开关选择与光源相应的测试波长，即可由测试仪完成数据的输入、显示和存储。
通过PC或直接打印完整的报告
　　通过DSP系列电缆测试仪可以存储任何铜缆或光缆的自动测试报告。每个报告都可以由用户自己定义一个唯一的标识，下载至PC或将电缆测试仪接串行打印机直接打印输出。测试报告包括波长、光功率损耗值、极限值、测量方向和参考值。
光纤测试包
　　包括光功率计（DSP-FOM）、850/1300nm LED 光源（DSP-FOS）、多模测试光纤（2条）、适配器和便携硬箱。
　　●　以dBm或μW测量光功率
　　●　以dB测量光功率损耗
　　●　轻便、坚固适于现场使用

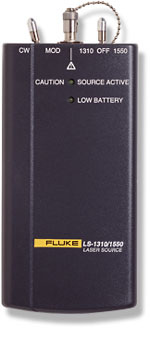

激光光源
　　包括1310/1550激光光源、测试光纤和适配器。
　●　激光光源可以产生1310nm和1550nm波长的激光
　●　可以共用光功率计（DSP-FOM）
　●　轻便、坚固适于现场使用
主要技术指标
DSP-FOM光功率仪 校正波长 850nm，1300nm（可用于1310nm），1550nm
动态范围 +3至-50dBm
测量精度

在-10dBm和25°C时为±0.25dB

显示分辨率 0.01dB(0.001μW)
探测器类型 锗（Ge）
光纤接口 ST
操作温度 0°C到+40°C
存储温度 -20°C到+70°C
尺寸 4.5x2.5x1.5英寸(11.4 x6.4x3.8cm)
重量 142g
电池 9V 碱性电池
供电时间 90小时（典型值）
FOS-850/1300光源 LS－1310／1550激光光源
发送波长： 850nm和1300nm 发射波长： 1310或1550nm
输出功率： -20dBm 输出功率： －10dBm
光源类型： LED 发射类型： 激光（Class I）
光纤接口： ST 安 全 性： 符合ANSI／ISA S82.01-1994，CSA   C22.2  No.1010.1-92，EN61010.1:1993
操作温度： 0°C到+40°C 接　　头： 单模ST
存储温度： -20°C到+70°C 操作温度： 0°C到+40°C
电　　源： 9V 碱性电池 存储温度： -20°C到+70°C
供电时间： 24小时（典型值） 电　　源： 9V 碱性电池
尺　　寸：

4.5x2.5x1.5英寸 (11.4x6.4x3.8cm)

 供电时间： 16小时（典型值）
重　　量： 142g 尺　　寸： 17.4X7.7X3.8cm
保 修 期： 1年 指 示 器： Source Active LED（开机），Low Battery LED
  　 重　　量： 266g
  　 保 修 期： 1年

DSP-FTA410S光缆测试适配器
----配合DSP-4000进行高效的双光纤测试　　
光缆的认证测试
　　由于您所面对的光缆安装工程越来越多，象铜缆一样您也需要对光缆进行认证测试。DSP-4000--福禄克公司最新推出的电缆分析仪，不但增强了自身的测试能力，也大幅度提高了光缆测试方面的性能。只需与DSP-FTA410S光缆测试适配器相连，您就可以开始进行高效率的光缆认证测试。
节省安装与测试光缆的时间
　　DSP-FTA410S 光缆测试适配器可同时测试两条光缆，极大地减少了光缆认证测试所需要的时间。另外，您还可以对两条光缆同时进行双向测试，测试结果自动存储在同一份报告中。这样您再也不需要在光缆的两端来回奔波就可以获得双向测试的结果。不良的连接与抽头、光缆破损和功率损耗等问题都可轻而易举地检测出来。
　　另一个节省时间的因素是DSP-FTA410S所带有的FindFiber功能。该功能使您可以在光缆的任意一端检测来自另一端的信号。这可以节省大量用于查找正确光缆链路的时间。更您提高您工作效率的是光缆适配器能够自动用850nm和1300nm两个波长对多模光缆进行测试，再无需您费时间来调整测试波长。
光缆综合测试
　　DSP-FTA410S在测试光缆功率损耗的同时还能够测试光缆的长度和信号传输时延。通过这组完整的详细，您现在可以根据那些与长度相关标准如：TIA-568或千兆比以太网等对光缆进行自动测试。事实上，光缆测试适配器内置了全部主流的光缆标准。另外，与Fluke LS-1310/1550激光光源配合可测试单模光缆的功率损耗。
简易的数据管理
　　DSP-FTA410S管理测试适配器使您可以在DSP-4000的同一测试数据库中存储光缆和铜缆的测试结果，以便于网络用户更加清晰地了解整个布线系统。所有测试结果都可直接打印，也可以下载至PC机中用于将来进一步分析和统计。
　　●　同时测试两条多模光缆，提高光缆认证测试
　　●　对两条光缆同时进行双向测试（测试结果自动存储在同一份报告中）
　　●　测试光缆的光功率、损耗、长度和传输时延
　　●　内置全部主流功率标准（包括千兆比以太网标准）
　　●　自动在850nm和1300nm两个波长上对多模光缆进行测试
　　●　Find Fiber功能使您可以在光缆的任意一端检测另一端的信号
　　●　支持DSP-4000的语音功能，可通过光缆实现远程通话
　　●　与Fluke LS-1310/1550激光光源配合可测试单模光缆的功率损耗
　　●　保持福禄克测试仪坚固耐用的传统（包括内嵌式SC连接器）
　　通过福禄克DSP-4000电缆分析仪与DSP-FTA410S光缆测试适配器天衣无缝的配合，您可以充分发挥双光缆同时自动测试的优势，加快安装和测试光缆的速度。
技术指标
发射器类型 　LED
检测器类型 　锗
输出与输入连接器 　SC
输出波长 　850nm和130nm
输出功率 　-20dBm
输出功率稳定性 　±0.25dB (23℃开机8个小时后)
已校准输入波长 　850nm,1300nm, 1310nm,1550nm
输入动态范围 　0至-40dB
功率测量精度 　0.25dB(23℃，相对湿度45%至75%)
输入线性 　±0.25dB (23℃)
长度测量精度 　±1.5m+2%测量值
电源 　由DSP-4000主机或远端供电
尺寸 　8.3cm x 11.6cm x 4.7cm
重量 　215g
